ДДА-100МА”, “ДФД-80”.

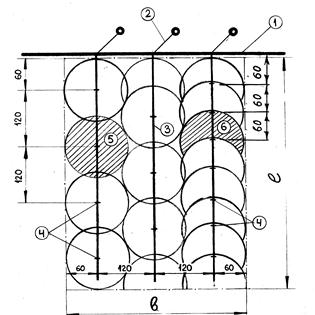

1. Поливний канал постійної дії. 2. Устрій для випуску води в тимчасовий зрошувач. 3. Тимчасовий зрошувач. 4. Позиція поливу. 5. Полив по кругу.
6. Полив по сектору.

Рисунок В.3. Технологічна схема поливу дощувальним агрегатом “ДДН-100”

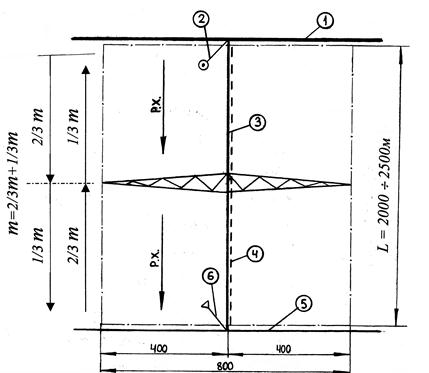

1. Розподільчий канал. 2. Устрій для випуску води. 3. Поливний канал. 4.Дорога. 5.Скидний канал. 6. Устрій для випуску води.

Рисунок В.4. Технологічна схема поливу дощувальним агрегатом “Кубань”

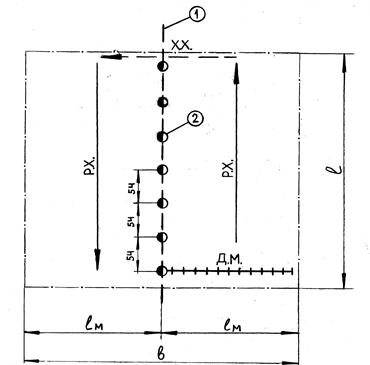

1. Напірний трубопровід 2. Устрій для підключення дощувальної машини (гідрант).

Рисунок В.5. Технологічна схема поливу дощувальною машиною типу “Дніпро”, “Волжанка”



Додаток Г Зрошувальна мережа

Таблиця Г.1 – Труби сталеві та чавунні

Умовний діаметр, мм Сталеві електрозварюванні Чавунні розтрубні
внутрішній діаметр, мм зовнішній діаметр, мм внутрішній діаметр, мм зовнішній діаметр, мм
­­- - - - - - - - - - - -

* Довжина сталевих труб D£200 L=649м * Довжина чавунних труб L=3410м

D>200 L=10412м



Таблиця Г.2 - Труби азбоцементні.

Умовний діаметр, мм ВТ9 ВТ12 Довжина труби, мм
внутрішній діаметр, мм зовнішній діаметр, мм внутрішній діаметр, мм зовнішній діаметр, мм
- - - -

Таблиця Г.3 - Арматура для закритої зрошувальної мережі

Назва Умовний діаметр, мм Допустимий тиск, МПа Марка
Запірно – регулююча арматура
1.Засувка: - з ручним приводом   - з електроприводом.   2.Затвор дисковий поворотний: - з механічним приводом - з гідравлічним приводом - з електричним приводом   3. Регулятор тиску: - вентильного типу - дросельного типу   50, 80, 00, 150,200, 250,300,500 200,500     100, 150, 200, 300, 150, 200, 300   100,150, 200, 300,   150,200 150,200,300   2,5   2,5     1,6     1,6     1,6 1,2     ЗПР-100 -1,6   ЗПГ-150 -1   ЗПЕ-100 -1,6     РД –150 -1,6 РДП -1,2
Запобіжна арматура
1. Клапан зворотній - з однобічною підвіскою - з однобічною підвіскою з гідравлічним гальмом - поворотний з гідравлічним гальмом 2.Клапан захисний запобіжний проти гідравлічного удару   3.Пристрій запобіж- ний скидний   50, 80, 100, 150     200, 250, 300     400, 500, 600, 800,         1,6     1,6     1,6     1,6     1,6   КОБ –50 -1,6     КОР - 200 -1,6     КОР - 400 -1,6     КЗГ-1,6     ПСУ - 100
Аераційна арматура
1. Вантуз : - важільного типу - кульового типу 2.Клапан впуску та затискання повітря   50,150,200     1,0 1,6   1,0 1,6   В - 6 В - 8   ВТМ - 50 КВЗВ - 50



Таблиця Г.4. - Графічні умовні позначки

На плані На профілі
Колодязь з індексом його призначення: Р – розподільчий; О – оглядовий; С – скидний.
Гідрант підключення ДМ.
Комплексний вузол підключення Д.М. ”Фрегат”.
  Повітряний клапан (вантуз).
Упор на повороті трубопроводу.
Водовипуск у розподільчий канал.
Водовипуск у тимчасовий зрошувач.
Аварійний чи кінцевий скид на каналі.
Перетинаюча споруда на каналі.
Труба на каналі.
Насосна станція.
  Границя землекористування.
  Канал (червоний колір).
  Трубопровід (червоний колір).
  Дорога.
° ° ° ° ° ° ° Лісонасадження (зелений колір).




Додаток Д. Розрахунки економічної ефективності.

Таблиця Д.1 – Економічні показники виробництва продукції рослинництва в умовах зрошення та богари

Культура Врожайність, т/га Закупівельна ціна, грн. /т С.-г.. витрати, грн. /га
богара на зрошенні богара на зрошенні
1. Люцерна (сіно) 2. Люцерна (зел. корм) 3. Озима пшениця 4. Ячмінь 5. Овес 6. Кукурудза на зерно 7. Кукурудза на силос 8. Травосуміш (зел. корм) 9. Горох 10. Кормовий буряк 11. Цукровий буряк 12. Овочі 13. Соняшник 14. Картопля весняна Пожнивні 1. Травосуміш (зел. корм) 2. Люцерна покривна(сіно) 3. Кукурудза (зел. корм) 4. Картопля літня 2,5 13,0 2,5 2,0 2,0 2,5 12,0 10,0 1,5 25,0 15,0 10,0 1,2 4,0   9,0 40,0 5.5 4,5 4,0 7,2 50,0 30,0 3,5 80,0 45,0 30,0 2,5 12,0   20,0 6,0 40,0 8,0



Таблиця Д.2 – Вартість будівництва зрошувальної системи та меліоративні витрати

Дощувальна техніка Укрупнені показники вартості будівництва зрошувальної системи, тис. грн. /га Меліоративні витрати, грн. /га
ДДА – 100 МА Волжанка Дніпр Фрегат Кубань 6,8 7,5 7,5 7,2 7,9







Віддруковано у редакційно-видавничому відділі “Колос”

Херсонський державний аграрний університет

73000, Україна, м. Херсон, вул. Р. Люксембург, 23

тел. 41-44-32
